重力式園網濃縮機產品特征及用途：

用于制漿的濃縮和洗滌。鋼制槽體結構，進漿、出漿、白水調節一機合成，結構緊湊，聚乙烯網板，調速電機及齒輪傳動。

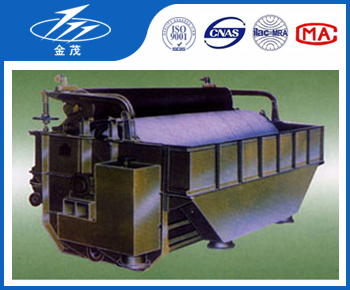

重力式圓網濃縮機主要結構

本機主要由槽體、轉鼓、壓輥、壓架、刮刀裝置、擺動式噴水管密封裝置，傳動部件等組成。

1、槽體：槽體支承著除傳動部分以外的所有部件，由鋼板和型鋼焊制而成，圓網槽形式基本是逆流式，網槽中心與轉鼓中心偏移15m2以下為80mm。20m2以上為100mm，漿料由位于網槽下部的進漿口進入槽體，并使一部分漿料直達網槽底部，可稀釋底部的濃漿，有利于消除積漿和漿料脫水上網，并設有一個出漿口和白水出口。白水排放水位可用閘板調節，以便控制網槽內外的液位差。

2、轉鼓部分：轉鼓采用輪幅式外加聚丙乙稀注塑濾板的結構，該濾板結構采用了近年來國內外行之有效的新技術，較以前使用的繞線式網籠具有重量輕、耐腐蝕、壽命長、易維修等優點，轉鼓外面覆面網，轉鼓面網的材料和規格由使用單位根據漿種及工藝條件自行選定和配制。作為制漿造紙行業過濾濃縮紙漿時，一般可選用40目/寸的尼龍網。

圓網濃縮機轉鼓輪幅固定于空心軸上，兩端支承于固定在槽體上的標準軸承座上。

轉鼓由電磁調速異步電機經過三角膠帶及減速機之后帶動：用戶可根據生產需要選擇轉鼓轉速。 ·

3、壓輥部分，在轉鼓上方安裝有壓輥，用以將上網的漿料進行最后強制脫水，隨即將脫水濃縮的漿料吸附在壓輥的包膠面上，經過刮刀刮下，落入出料槽，經出漿口排出。壓輥對轉鼓的壓力一般控制在40N/cm左右，可根據漿種、漿層厚度通過調節支承彈簧長度，來選擇合適的壓輥線壓。利用槽體上的滑漿板，可將漿料引出漿槽。

4、洗網裝置，洗網裝置采用擺動式洗網噴水管，用小型減速電機單獨驅動，可提高濃縮機網面的清潔效果，從而提高了濃縮效率。
